製品概要仕様書  拡大 製品一覧ページ ・ 戻る お問い合わせ
                 注意 メモリーカードは、製品に含まれておりません。

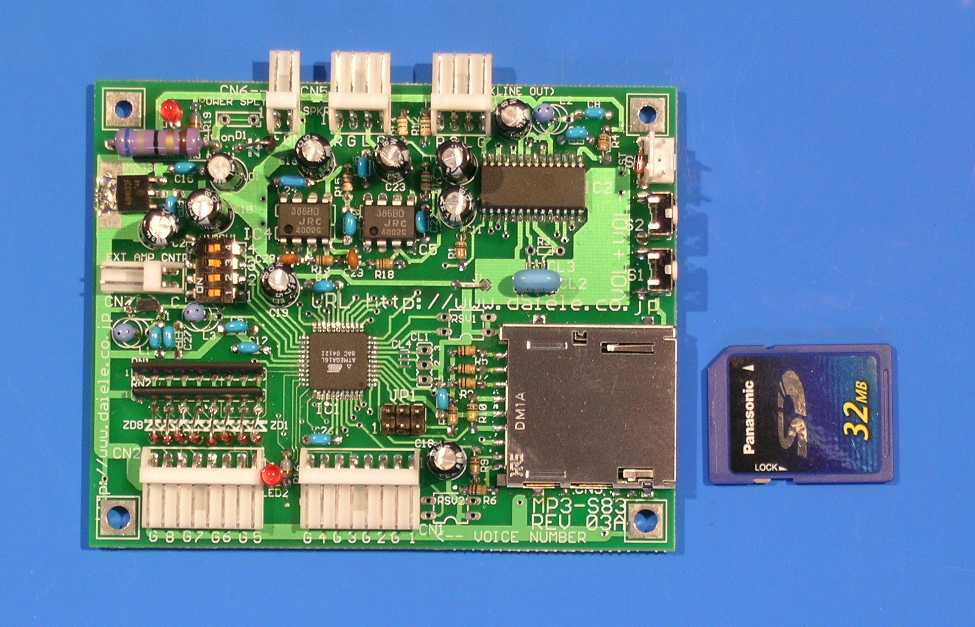

製品名  MP3-B127バイナリ入力 MP3 127ch音声再生ボード
    (RoHS準拠基板)

販売価格 標準品\19,800- 送料\1,000-  消費税\1,664- 合計\22,464-

                    ご購入方法へ


概  要

 本ボードは、 機器組み込み用途のバイナリコード(十進数換算1〜127ch)
 入力に対応した、 MP3方式、 高圧縮・高音質の高性能音声再生ボードです。
 本ボードは、音声記録媒体方式にMMC方式を採用しております。

 記録媒体には、MMC(SD)カードが使用できます。
 ★おしらせ(本ボードのOEM仕様品の受注を承りますので、ご相談下さい。)
 【注】 MP3(MPEG1.0 Layer3 Audio file)



特  徴


 音質は、 音楽CD同等を実現!!

 . 音声圧縮方式としてMP3を採用していますので、PCM/ADPCMの製品に比べて
   約10倍の記録容量があり、 長時間の高音質の再生に適します。
   長時間アナウンス用途でも、 大容量のメモリーカードを必要としません。
   参考...SDカードメモリー容量2GB/CD音質で42時間の高音質再生が可能です。

 . 音声記録媒体として市販の安価なMMC(SD)メモリーカードが利用できます。
   対応メモリーカード:MMC(SD)メモリーカードは 8MBから2GBまで使用可能です。
    (MiniSDカードもMiniSDカード用アダプタを使用して可能です。)
   注意 : SDカードは、 Panasonic 製品をご使用下さい。

 . 音声の録音・編集、 MP3への変換、 そしてMMC(SD)メモリーカードへの書き込み等は、
   お手持ちのパソコンでできます。
   ●参考...音声の編集ソフトは、 市販又はフリーソフトをそのまま使うことができます。
     編集した音声のMMC(SD)メモリーカードへの読み書きは、
     パソコンのUSB端子にメモリーカード リーダ/ライタを接続して行います。
   ●参考...メモリーカード リーダ/ライタ
    製品:SANWAサプライ製 ADR-MAT111(BK) その他各社同等製品
    MMC(SD)メモリーカードのフォーマットについて
      FAT(FAT16)フォーマットでご使用ください。
     【注】FAT32は、使用できません。
   ● 注意 MP3ファイル形式は、(Decodes MPEG 1.0 & 2.0 audio layer 3)をご使用下さい。
      他のデコード形式は、推奨しません。

   ■ファイル拡張子の表示の確認及びファイル名の変更設定
    @ソースファイルが登録されているホルダを開く
    A画面上段の 「ツール」 左クリック
    Bそして「フォルダオプション」 左クリック選択 そして「表示」タグを左クリック選択
    Cそして「詳細設定」の中の、、、
      □ 「登録されている拡張子は表示しない」、、のチェックマークを外す。
       (拡張子を表示させるようにする)
    Dそして、拡張子(??.MP3) ファイルを確認してください。
    Eそして、??の部分をn1〜のファイル名に変更して下さい。
    Fそして、使用する所定のSDカードにコピーしてください。

 . ステレオ・モノラル(2ch同時再生/ミックス再生可能)両方に対応できます。

 . 音声のダイナミックレンジは、 最大90dB(音楽CD品質)です。

 . 音声再生チャンネルの1〜127ch入力は、 CN1、 CN2コネクタの1〜7(1G〜7G)に1Gを
   最下位ビットとして、 7bitバイナリコード(二進数)信号入力します。
   【注】バイナリコード信号は、25mS以上とします。
   ●音声再生チャンネルの7bitバイナリコード信号入力は、1〜7(1G〜7G)のバイナリ信号は、
    (トランジスタによる)オープンコレクタ信号入力を推奨します。
   ●音声再生のスタートは、 上記再生チャンネルの7bitバイナリコード入力後、 CN2コネクタ
     の8(G)、1bit(Strobe信号)にオープンコレクター信号を入力して下さい。
     音声再生スタートされると、 下記 7 .の動作モードで設定されたモードにより音声再生
     します。
    【注】Strobe信号は、 バイナリ信号タイミング内、 20mS以上とします。
   ●音声再生が終了すると、 コネクタ(CN7)に(Command Ready信号)
     オープンコレクタ信号出力します。
   ●音声再生の途中停止は、CN1、 CN2コネクタの1〜7(1G〜7G)に0(バイナリコード)の
     信号を入力すると停止します。
   ●音声再生チャンネルのバイナリコードの正・負への変更について。
     本ボードの出荷時の入力コードは、 リアルコード(負論理)に設定しております。
     コンプリメンタリコード(正論理)への変更は、 基板上のCN1の右横側に
     ある J1 の黄色のジャンパー線を切断して下さい。 そして電源を再度入れ直して下さい。
   ●参考:本ボードの再生chデータ入力と制御信号系は、 7bitバイナリ入力と1bitの
     制御入力(*Strobe)、 および1bitの*Command Ready出力により、
     上位側装置とのインターフェースを実現しています。
     上位側装置では、 8bitの出力ポート(推奨:Trオープンコレクタなど)と1bitの入力ポートが
     必要です。
   【注】(*)負論理信号を意味します。
   ★適合コネクタ:AMP 171822-8/リセプタクル接触子付 2個付属(AMP 172053-8使用可能)
   ★コネクタ信号接続説明:コネクタ名 CN1(1G2G3G4G)、 CN2(5G6G7G8G)、
     1〜8は信号入力、 各Gはグランド
   ★入力信号条件:音声再生チャンネル1〜127chの信号入力は、 CN1、 CN2コネクタの
     1〜7(1G〜7G)に7bitバイナリ信号入力します。
    入力する信号は、 トランジスタによるオープンコレクタ信号入力を推奨します。
    音声再生スタート信号(Strobe信号)は、 CN2コネクタの8(G)にトランジスタによる
    オープンコレクタ信号入力を推奨します。
   【注】バイナリコード信号は 25mS以上必要です。
     Strobe信号は、 バイナリ信号タイミング内、 20mS以上必要です。

 . 多彩な動作モード:
    ボード上に搭載された4ビットのDIPスイッチにより、 動作モードが電源投入時に
    選択設定されます。

   動作モード

   モード0:通常再生モード (DIPスイッチの設定は、別途製品操作説明書参照)
         音声再生スタート(8G/Strobe)信号により1回再生。
         音声再生中には、 後続の再生制御入力が有っても無視されます。
         ●用途:一般的使用等、展示品の説明、観光案内、 CM放送、BGM・効果音

   モード1:後入力優先再生モード (DIPスイッチの設定は、別途製品操作説明書参照)
         音声再生チャンネル選択バイナリコードを(1G〜7G)入力して、 再生スタート制御
         入力信号(8G/Strobe)入力されると、 先にどれかの音声再生chが再生中でも、
         強制的に、 先の再生中のchを中断して、 後で選択されたchを再生スタートします。
         ●用途:一般的使用等、展示品の説明、観光案内、 CM放送、BGM・効果音、
         緊急・非常放送システム

   モード2:先行入力モード (DIPスイッチの設定は、別途製品操作説明書参照)
         再生スタート制御信号先行入力が可能です。
         先に、あるchの再生中に、他のchに再生スタート制御入力が続けて最大10入力
         可能、次に先のchの再生が終了後次々と再生します。
         ●用途:展示品の説明、観光案内、 BGM・効果音、 緊急・非常・案内放送システム

 . 音声出力:コネクタ名 LINE OUT/L、R(0dBm、 600Ω)、 SPKR/L、R(0.6W、 8Ω)
         音量調整:
オンボード電子ボリューム(LINE OUT/L、R、 SPKR/L、R両方に
                 適用されます。)
         【注】大音量が必要な場合は外部にボリュームとパワーアンプをご用意下さい。
         ★コネクタ信号接続説明:RGLG(R=右、 L=左は信号入力、 各Gはグランド)
           LINE OUT、 SPKR共に共通
         ★適合コネクタ:AMP 171822-4/リセプタクル接触子付 2個付属
                  (AMP 172053-4可能)
         ★オプション:音声出力ピンジャック変換ケーブル別売
         ★オプション:5w 2chパワーアンプ(製品名:AMP-5WST(U))、入・出力コネクタ付
 . 制御出力:CN7(Command Ready)
          この信号出力は、 READY信号出力で、 再生コマンドを入力可能な状態の時
          本ボードから出力されます。
           信号出力:オープンコレクタ出力
                 (最大絶対定格:最大電流 100mA、 最大電圧 50V)
         ★コネクタ信号接続説明:C側(C=オープンコレクタ側)、無表示側はG(グランド)側
         ★適合コネクタ:AMP 171822-2/リセプタクル接触子付  1個付属
                  (AMP 172053-2可能)

 10. 音声再生停止:コネクタ名 (S3 TEST)
         この機能は、全てのモード・状態において音声再生中に信号が入ると、
         強制的に音声再生を停止します。
         ★適合コネクタ:AMP 171822-3/リセプタクル接触子付  1個付属
                  (AMP 172053-3可能)
         ★入力信号条件:無電圧A接点信号、(オン抵抗200Ω以下)

 11. 使用電源電圧:コネクタ名 CN6(POWER SPLY)
          DC12V(出荷時設定) DC5Vへの変更も可能
          消費電流DC12V時:待機時 80mA、 最大 約800mA
         DC24Vでの使用は、オプションの抵抗を+側に直列に接続することで可能です。
          【注】DC24V使用時は、ライン出力側のみの使用で可能です。
             スピーカー出力側は使用できません。
         【厳重注意】絶対に抵抗を直列に接続しないで直接24Vを入れないで下さい。
                発火/発煙したり、全ての回路が焼損します。
          ★コネクタ信号接続説明:+側はDC12Vの+を接続、GND側は−を接続
         【厳重注意】電源コネクタの接続のおいて、絶対に極性を間違わないで下さい。
                  発火/発煙したり、全ての回路部品が焼損します。
          ★適合コネクタ:AMP 171822-2/リセプタクル接触子付  1個付属
                  (AMP 172053-2可能)
          【注】接続する電源はノイズ等の無いものを接続して下さい。
             音声出力にノイズが出る事が有ります。

 12. 基板外形寸法/重量:100(W)×80(D)×20(H)mm/50g

     基板取付寸法:90(W)X70(D)四方mm、取付ビス穴3Φ

 13. 保障について : 本製品の保障は、販売日より1年間とします。
    本製品を使用しての他の損害の発生につきましては、保障しかねますで、ご了承下さい。

 製品改良の為、外観、仕様、販売価格は、予告なく変更する事がありますので、ご了承下さい。

 ●  別途資料   MP3-B127 取り扱い説明書
