ＭＰ３−Ｂ１２７ 取り扱い説明書 （Ver 1.1 2015-03-03 一部修正）
早速使ってみよう
ここでは、お買い上げいただいたMP3-B127の動作確認をするための手順を説明し、その後でホストコントローラとのインターフェースについて説明します。
本説明書はMP3-B127固有の情報です。 MP3-S4 あるいは、MP3-S8 、MP3-S16 などとは無関係です。ご注意ください。
まずは手っ取り早く、スピーカ１個と、ピンセットによる制御入力ショートで動作確認してみましょう。
ステップ １ 結線
用意するもの
・MP3-B127音声ボード
・スピーカ 8Ω1W程度１つ。
・電源ユニット （電圧12V。 最大電流0.8A以上の直流安定化電源。 単なるACアダプタは不可。）
・音声ファイルを記録するためのSDメモリーカード。 8Mバイト以上の容量のもの
・配線用の電線 適宜。 ピンセット。
表１：コネクタ結線
とりあえず、下の表の水色で表示されたものだけ配線すれば最小限の機能確認ができます。
| コネクタ 名称 |
信号名 （シルク名） |
説明 | 備考 |
|---|---|---|---|
| CN1 | 1 | DATA1(最下位bit)の信号入力端子です。 Ｇヘは、アース側の端子を接続します。 | 外部からは電圧を入力しないでください。配線長が３０センチを超える場合には、必ずツイストペア線かシールド線を使ってください。 距離がそれより短い場合でも信号とグランドをそれぞれツイストペアとすることをお勧めします。 |
| G | |||
| 2 | DATA2 の信号入力端子です。 | ||
| G | |||
| 3 | DATA3 の信号入力端子です。 | ||
| G | |||
| 4 | DATA4 の信号入力端子です。 | ||
| G | |||
| CN2 | 5 | DATA5 の信号入力端子です。 Ｇヘは、アース側の端子を接続します。 | 外部からは電圧を入力しないでください。配線長が３０センチを超える場合には、必ずツイストペア線かシールド線を使ってください。 距離がそれより短い場合でも信号とグランドをそれぞれツイストペアとすることをお勧めします。 |
| G | |||
| 6 | DATA6 の信号入力端子です。 | ||
| G | |||
| 7 | DATA7 (最上位bit)の信号入力端子です。 | ||
| G | |||
| 8 | *STROBE の入力端子です。 | ||
| G | |||
| CN4 | R | ラインレベル出力右 | 本ボードの外側にアンプを接続する場合のオーディオ信号は、このコネクタから得てください。 |
| G | 上記信号のＧＮＤ側 | ||
| L | ラインレベル出力左 | ||
| G | 上記信号のＧＮＤ側 | ||
| CN5 | R | スピーカ右 | |
| G | 上記信号のＧＮＤ側 | ||
| L | スピーカ左 | ||
| G | 上記信号のＧＮＤ側 | ||
| CN6 | + | １２Ｖ安定化電源の＋側を接続します。 | |
| GND | １２Ｖ安定化電源の-側を接続します。 | ||
| CN7 | C (下側) | *Command Ready 出力用トランジスタのコレクタ側 | オープンコレクタによるスイッチングです。（有極性） |
| 無表示（上側） | 上記信号のGND側 | ||
| S3 TEST | 無表示（上側） | 再生停止スイッチ信号側 | 再生停止スイッチを利用する場合、このコネクタで接続してください |
| 無表示（下側） | 上記信号のGND側 |
シルク名とは、基板の表面に白色の文字で印刷された部品名や信号名のことです。
ステップ ２ SDメモリーカードの準備
ボードを評価するには、ＳＤメモリーカードに特定のファイル名のＭＰ３ファイルが最低でも１つ必要です。
手順：
・ＰＣにＳＤメモリーカードを読み書きできるリーダライターを接続します。 初めての場合、ドライバーソフトなどのインストールが必要になりますので、リーダーライターのマニュアルを参照してください。
・初めて使用するＳＤメモリーカードの場合、フォーマットを実行してください。（FAT16のみＯＫ。FAT32は不可）
・適当なMP3ファイルをどこからか入手して、そのファイル名を B001.MP3 へ変更してください。
・上記のB001.MP3と変更されたファイルをドラッグドロップなどで、ＳＤメモリーカード上の最上位フォルダへコピーします。
・必要に応じて、(試したいバイナリデータの番号に応じて)B002.MP3 や B004.MP3 などを上記同様にＳＤメモリーカード上へコピーしてください。
・コピー完了したＳＤメモリーカードをMP3-B127ボード側にセットしてください。
当社では、リーダーライターとして、アイオーデータ製 USB2-7inRW でＳＤメモリーカードを読み書きしています。
ステップ ３ ＤＩＰスイッチの確認
工場出荷時には、ＤＩＰスイッチの４ビットはすべてオフ（通常再生モード）になっていますが、念のためにご確認ください。
| モード番号 | DIP スイッチの各ビット（左から） | 動作 |
|---|---|---|
| 0 | off-off-off-off | 通常再生モード |
| 1 | off-off-off-ON | 後入力優先再生モード |
| 2 | off-off-ON-off | 先行入力モード |
| 3から14 | - - - - | Reserved |
| 15 | ON-ON-ON-ON | 工場テスト用 |
ステップ ４ 電源の投入・再生の確認
ここまでのすべてがＯＫなら、ボードにＳＤメモリーカードをセットして電源を投入してください。
CN1の1-G 間をショートしたままで、CN2の8-G間をピンセットなどでショートすることにより、スピーカからB001.MP3が再生開始します。
音量調整するには、ボード上のVOL+とVOL-を適宜押してください。
・モード切替および、ＳＤメモリーカードの入れ替えを行ったときは、本ボードの電源を再投入しなおしてください。
ここまでで、手動による動作確認が終わったことになります。 以下、上位コントローラとのインターフェイスについて説明します。
制御インターフェース
7ビットのバイナリデータ（ファイル番号）をストローブとともに与えることにより、与えた番号に対応するMP3ファイルが再生されます。
ただし、ファイル番号０番は、再生を停止させるために存在します。 バイナリ信号は1から＆ｈ７Ｆ までが B001.MP3 から B127.MP3という固定ファイル名に対応します。 存在しないファイル番号が指定されると、アラーム音を鳴らした後に、本ボードは自分自身をリブートします。リブート時に若干のポップノイズが出ます。
入力されるバイナリデータと再生されるMP3ファイルのファイル名との対応関係表
| 入力データ（二進数） | 入力データ（１０進数） | 再生ファイル名 |
| 0000000 | 0 | 再生のキャンセル |
| 0000001 | 1 | B001.MP3 |
| 0000010 | 2 | B002.MP3 |
| 0000011 | 3 | B003.MP3 |
| 以下同様 | 以下同様 | |
| 0001010 | 10 | B010.MP3 |
| 1111111 | 127 | B127.MP3 |
制御信号の説明
| 信号名 | 説明 | 信号方向 |
| *Command Ready | 本ボードが再生コマンドを受け取ることができる状態のときにローが出力されます。 オープンコレクタですので、コントローラ側にてプルアップが必要です。 | コントローラ <--- 本ボード |
| *Strobe | 本ボードへ再生コマンドを出すときにローを与えてください。ボード内部にて3.3V電圧へ抵抗プルアップされています。 | コントローラ ---> 本ボード |
| DATA | ７ビットバイナリデータ。負論理です。 コネクタCN1の１センチほど右側にあるRSV2の手前側ジャンパー、またはJ1という名前のジャンパーをニッパーでカットすることにより正論理へ変更できます。 RSV2 という名前であるか、それともJ1という名前であるかは基板の版数により異なりますのでご注意ください。 |
コントローラ ---> 本ボード |
本ボードの入力信号（*StrobeおよびDATA)は内部で抵抗を通じて3.3Vへプルアップされています。このため、コントローラ側からは絶対に電圧を印加しないでください。 オープンコレクタあるいはリレー接点を本ボードの入力信号として与えてください。
本ボードの出力信号（*Command Ready) はトランジスタによるオープンコレクタです。 コントローラ側では本信号を適正に処理してください。アイソレーションが重視される場合、フォトカプラなどを利用すると良好な結果が得られるでしょう。

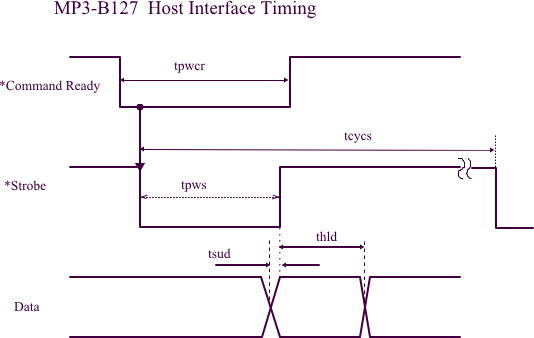

ホストハンドシェークタイミング
下記のタイミング規定に従います。
・再生コマンドは再生すべきMP3ファイルの番号が確定したのちに、*Command Ready
がローであることを確認してから、DATAとともに*Strobeを20ミリ秒以上与えてください。 *Strobeの立ち上がりエッジにてDATAが取り込まれますが、*Strobeの立ち上がりエッジから２０ミリ秒経過するまではDATAを保持してください。
・実行されている再生のキャンセルは、DATAをすべて０としてコマンドを与えることによりキャンセルできます。この場合のみ、*Readyをチェックする必要はありません。
| 信号名 | 最小値(ミリ秒) | 最大値(ミリ秒) |
| tpwcr | 20 | モードにより異なります |
| tcycs | 100 | --- |
| tpws | 20 | 1000 |
| tsud | 10 | --- |
| thld | 20 | --- |

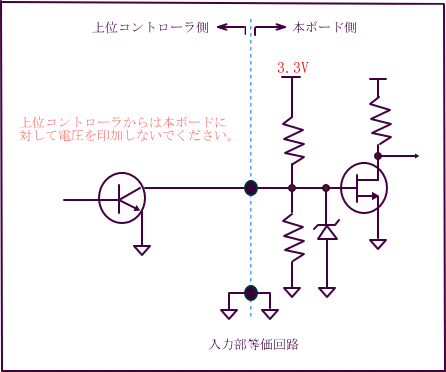

入力部等価回路
