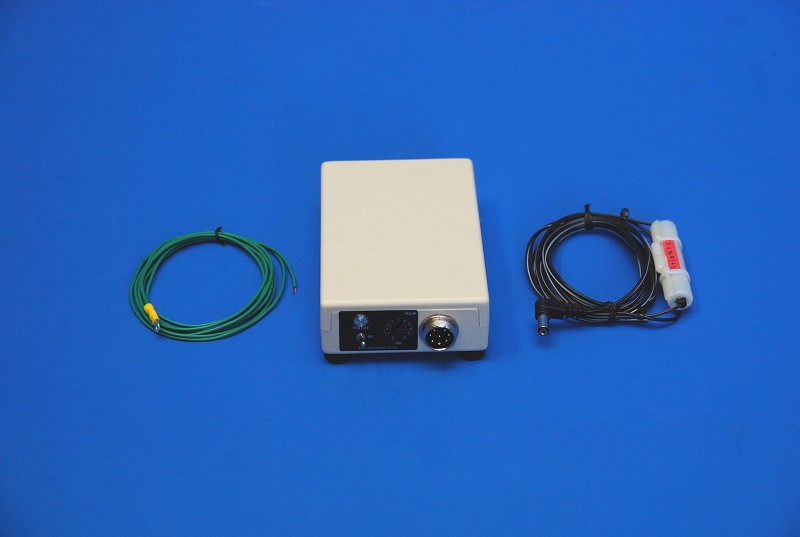

  フロントパネル拡大     リアパネル画像拡大  本体画像拡大 付属品
製品名  ALA-10M(B) 業務無線用超高性能マイクコンプレッサ(リミッティングアンプ)

販売価格 オープン価格
 注意:各無線機専用製品になります



概  要

 本製品は、業務無線のマイク感度を超高感度化して、マイクロホンとの距離感を気にする事なく、
 楽に効率の良い、 高メリット音声通信ができます。
 本機は、 コンプレッションレベル80dBの性能が有り、固定局においては、
 マイクから数メートル離れても十分な音声通信ができることから、
 業務無線の幅広い利用範囲が見込まれる。
 更に高機能として・BPFフィルタON/OFF機能・モニター機能等を装備しております。
 また最近の無線機のモジュラプラグ付等(コンデンサマイク)にも対応しております。
 固定用にも車載用にも対応した超高性能マイクコンプレッサ(リミッティング)アンプシステムです。



仕 様

1.マイク入力(全面パネル)
 @接続コネクタ:MIC(8P)メタルジャック 表示:MIC→
   コネクタピン接続:@MIC FMIC/G DPTT EPTT/G
   【注】MICとPTT以外の配線は、 無接続
   【注】適合コネクタ無線用MIC(8P)メタルプラグ
   ●オプション:MIC(8P丸)プラグ−モジュラジャック変換ケーブルが当社にございます。
           マイク側変換ケーブルのご注文の際、 無線機の機種名をご指定下さい。
           モジュラプラグマイクがそのまま使用できるようになります。
 B適合マイクロホン(コンデンサタイプ/ダイナミックタイプ)両方に対応
   【注】一部マイクの機能により動作不能の場合が有ります。
 C入力インピーダンス:600Ω
 D入力感度:-80dBm以上〜0dBm(ボリューム最大時、 表示:VOL)、
   入力最大レベル以上の信号入力は、ボリュームで適度に調整して使用してください。
   【注】モービルマイク、 アンプ付きマイクを使用する場合は、 音が割れたり、 音質が
      悪くなる場合が有ります。
      その時はボリュームを適正な位置に調整してください。
 E周波数特性:20Hz〜20KHz
 Fコンプレッション性能:約80dB

2.出力(後面パネル)
 @接続コネクタ:MIC(8P)メタルジャック 表示:無線機→
   コネクタピン接続:AMIC @MIC/G BPTT CPTT/G
   【注】適合コネクタ無線用MIC(8P)メタルプラグ
   【注】MICとPTT以外の配線は、 無接続です。
   【注】●当社で市販の変換ケーブルの販売も行っています。
 A出力インピーダンス100Ω以上に適合
 B出力レベル 後面のOUT VOL(メモリ7の位置で-40dBV出力)コンプレッション出力時、
   LEDの(青)色が(赤)色に変色点滅点灯する。
   【注】目盛10の位置で-30dBV出力します。

3.フィルタ機能:(内部で設定)
           本体内部の、 表示BPF(ジャンパスイッチ(白))をON側に設定します。
           BPFカットオフ周波数(HP/300Hz、 LP/3kHz)のフィルタが入ります。
           (出荷時OFF設定)

4.モニタ機能:(後面パネル)
          後面のMON端子(3.5φ、 ステレオジャック)に市販のイヤホン(モノラル、
          ステレオ対応)を接続してモニタして下さい。 (インピーダンス:16Ω以上)
  モニタ音量:後面のMON VOLで適性値に調整して下さい。

5.電源:(後面パネル)
   付属のDC電源ケーブル(本機専用フィルタ・ヒューズ付)をDC INコネクタ(2.1φ中芯(+))に
   接続、 電源ケーブルの極性表示は、 白印線(+)、 黒線(−)です。
 【注】無線機の電源とリミッティングアンプの電源が同じ場合は、マイナス(−)側は
    絶対に接続しないでください。(モービルの場合も含む)


 @ON時:(青)LED点灯、 電圧:DC11〜13.8V、 線色(白印線)+ (黒線)−、消費電流:50mA以下
   ヒューズ:内部に電子式自動復帰素子内蔵
   【注】電源スイッチOFF時、 マイクロホンは、 アンプを通さず、 直接無線機に接続されます。
      【注上記は、機種により、機能しない場合が有ります。

6.サイズ:W80×H32×D125(突起含まず) 重量:200g(ケーブル等含まず)
