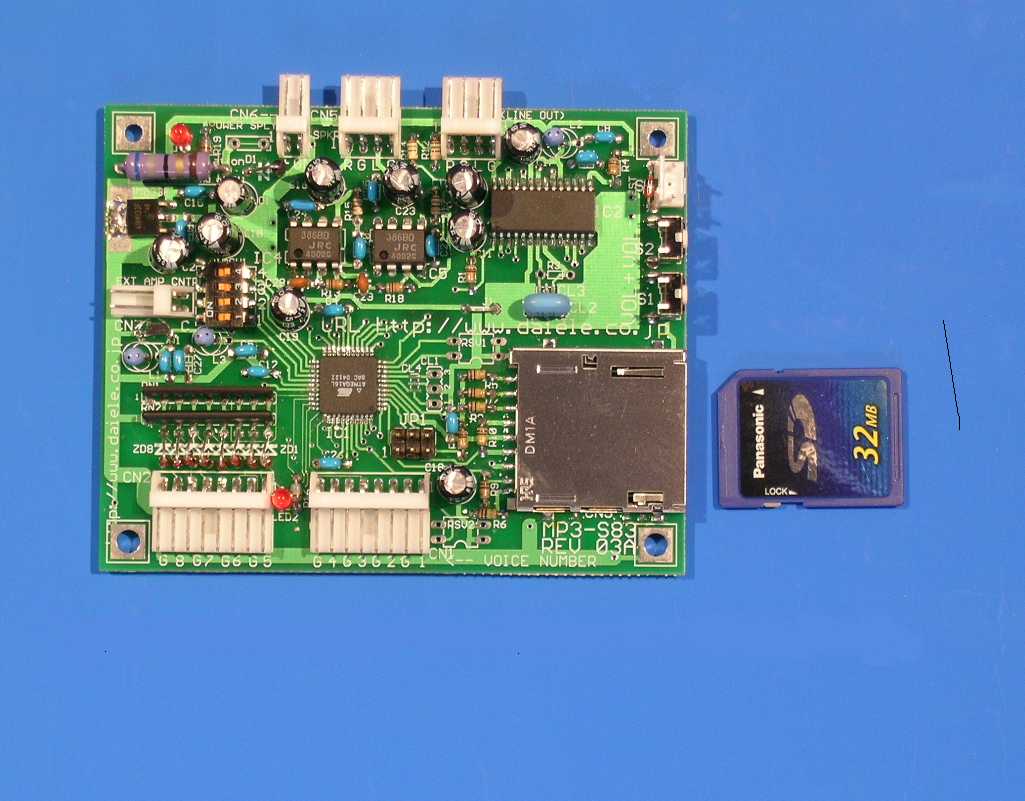

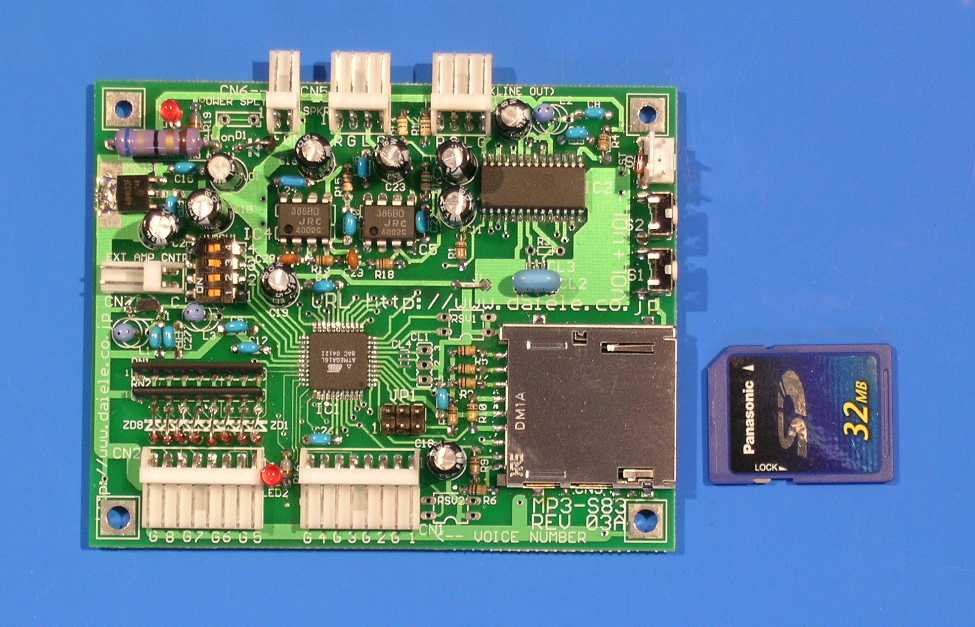

| 製品名 | MP3-S8（8ch接点制御 ＭＰ３ 音声再生ボード） （RoHS準拠基板） |
| 販売価格 | 標準品\19,800- 送料\1,000- 消費税\2,080- 合計\22,880- |
概 要 |
本ボードは､ 機器組み込み用途の8ch接点再生制御入力に対応した､ MP3方式 ・高圧縮 ・ 高音質の 高性能音声再生ボードです｡ 本ボードは、音声記録媒体方式にMMC方式を採用しております｡ 記録媒体には、ＭＭＣ（ＳＤ）カードが使用できます。 ★おしらせ（本ボードのＯＥＭ仕様品の受注を承りますので、ご相談下さい。） 【注】 MP3(MPEG1.0 Layer3 Audio file) |
特 徴 |
音質は､ 音楽ＣＤ同等を実現！！ １. 音声圧縮方式としてMP3を採用していますので、PCM/ADPCMの製品に比べて 約10倍の記録容量があり､ 長時間の高音質の再生に適します｡ 長時間アナウンス用途でも､ 大容量のメモリーカードを必要としません｡ 参考...SDカードメモリー容量2GB/ＣＤ音質で42時間の高音質再生が可能です｡ ２. 音声記録媒体として市販の安価なMMC(SD)メモリーカードが利用できます｡ 対応メモリーカード：MMC(SD)メモリーカードは 8MBから2GBまで使用可能です｡ (MiniSDメモリーカードもMiniSDカード用アダプタを使用して可能です｡) 注意 : ＳＤカードは、 Ｐａｎａｓｏｎｉｃ 製品をご使用下さい。 ３. 音声の録音・編集､ MP3への変換､ そしてMMC(SD)メモリーカードへの書き込み等は､ お手持ちのパソコンでできます｡ ●参考...音声の編集ソフトは､ 市販又はフリーソフトをそのまま使うことができます｡ 編集した音声のMMC(SD)メモリーカードへの読み書きは､ パソコンのUSB端子にメモリーカード リーダ/ライタを接続して行います｡ ●参考...メモリーカード リーダ/ライタ 製品：ＳＡＮＷＡサプライ製 ADR-MAT111（BK) その他各社同等製品 ●MMC(SD)メモリーカードのフォーマットについて ＦＡＴ（ＦＡＴ16）フォーマットでご使用ください。 【注】ＦＡＴ32は、使用できません。 ● 注意 MP3ファイル形式は、(Decodes MPEG 1.0 & 2.0 audio layer 3)をご使用下さい。 他のデコード形式は、推奨しません。 ■ファイル拡張子の表示の確認及びファイル名の変更設定 ①ソースファイルが登録されているホルダを開く ②画面上段の 「ツール」 左クリック ③そして「フォルダオプション」 左クリック選択 そして「表示」タグを左クリック選択 ④そして「詳細設定」の中の、、、 □ 「登録されている拡張子は表示しない」、、のチェックマークを外す。 (拡張子を表示させるようにする) ⑤そして、拡張子(？？．ＭＰ３) ファイルを確認してください。 ⑥そして、？？の部分をｎ１～のファイル名に変更して下さい。 ⑦そして、使用する所定のＳＤカードにコピーしてください。 ４. ステレオ・モノラル（2ch同時再生/ミックス再生可能)両方に対応できます｡ ５. 音声のダイナミックレンジは､ 最大90dB(音楽CD品質)です｡ ６. 音声再生制御入力は､ 1～8ch(1G～8G)装備しております｡ 参考...スイッチ、センサ、リレー等、Ａ接点を接続できます｡ 再生制御入力されると､ 下記設定された動作モードにより音声再生します｡ ★適合コネクタ：ＡＭＰ 171822-8／リセプタクル接触子付 2個付属 ★コネクタ信号接続説明：コネクタ名 ＣＮ１（1G2G3G4G）、ＣＮ２（ 5G6G7G8G） 1～8は信号入力､ 各Gはグランド ★入力信号条件：無電圧Ａ接点信号、（オン抵抗２００Ω以下） ７. 多彩な動作モード： ボード上に搭載された4ビットのDIPスイッチにより､ 動作モードが電源投入時に 選択設定されます｡ 動作モード モード0：通常再生モード （ＤＩＰスイッチの設定は、別途製品操作説明書参照） 再生制御入力信号がワンショット信号入力なら1回再生｡ 連続入力ならリピート再生します｡ 【注】音声再生中には､ 他のchに再生制御入力が有っても無視されます｡ 再生終了後は、全てのｃｈの入力が可能に成ります。 ●用途：一般的使用等、展示品の説明、観光案内､ ＣＭ放送、BGM・効果音 モード1：後入力優先再生モード （ＤＩＰスイッチの設定は、別途製品操作説明書参照） 再生制御入力信号(1G～8G)のどれかに信号が入力されると､ 先にどれかのchが再生中でも､ 強制的に､ 先の再生中のchを中断して､ 再生します｡ ●用途：一般的使用等、展示品の説明、観光案内､ ＣＭ放送、BGM・効果音､ 緊急・非常放送システム モード2：優先順位再生モード （ＤＩＰスイッチの設定は、別途製品操作説明書参照） 優先順位条件(1G＞2G＞3G＞・・・＞8G) 再生制御入力信号(1G～8G)のどれかに信号が入力されると､ 先にどれかのchが再生中でも､ 優先順位の条件に基づき強制的に､ 先の再生中のchを中断して､ 優先順位条件で再生します｡ ●用途：展示品の説明、観光案内､ BGM・効果音､ 緊急・非常・案内放送システム モード3：順次再生モード （ＤＩＰスイッチの設定は、別途製品操作説明書参照） 1G～8Gに対応録音された音声を1G＞2G＞3G＞・・・＞8Gの条件で､ 再生制御信号端子に順次繰り返し信号を入れる 毎に､ 1G～8G(Voice Number1～8）までを順次再生をして行きます｡ そして更に信号が繰り返し入ると､ 再度繰り返し再生します｡ ★再生制御信号端子は、 1G～8Gどの入力端子でも可能 ●用途：展示品の説明、観光案内､ BGM・効果音､ 自動販売システム、 駐車場のゲート モード4：先行入力モード （ＤＩＰスイッチの設定は、別途製品操作説明書参照） 再生スタート制御信号先行入力が可能です。 先に、あるｃｈの再生中に、他のｃｈに再生スタート制御入力が続けて最大８入力 可能、次に先のｃｈの再生が終了後次々と再生します。 ８. 音声出力：コネクタ名 LINE OUT/L､R(0dBm､ 600Ω)､ SPKR/L､R(0.6W､ 8Ω) 音量調整：オンボード電子ボリューム(LINE OUT/L､R､ SPKR/L､R両方に 適用されます｡) 【注】大音量が必要な場合は外部にボリュームとパワーアンプをご用意下さい。 ★コネクタ信号接続説明：RGLG(R=右､ L=左は信号入力､ 各Gはグランド) LINE OUT､ SPKR共に共通 ★適合コネクタ：ＡＭＰ 171822-4／リセプタクル接触子付 2個付属 （ＡＭＰ 172053-4可能） ★オプション：音声出力ピンジャク変換ケーブル別売 ★オプション：５ｗ ２ｃｈパワーアンプ（製品名：ＡＭＰ-５WＳＴ(U)）、入・出力コネクタ付 ９. 制御出力：ＣＮ７（ＥＸＴ ＡＭＰ ＣＮＴＲＬ） この信号出力はビジー出力です。 外部パワーアンプ等の制御信号として使用できます｡ 指定ジャンパーを切断することで音声出力の0.6秒前から先行出力することが できます。 （指定ジャンパーは、J1 短絡ジャンパー） 【注】標準品は、1秒のＯＦＦデレーが付加されています。 信号出力：オープンコレクタ出力 (最大絶対定格：最大電流 100mA､ 最大電圧 50V) ★コネクタ信号接続説明：C側(C=オープンコレクタ側)､無表示側はG(グランド)側 ★適合コネクタ：ＡＭＰ 171822-2／リセプタクル接触子付 1個付属 （ＡＭＰ 172053-2可能） 10. 音声再生停止：コネクタ名 （Ｓ３ ＴＥＳＴ） この機能は、全ての機能の音声再生中に信号が入ると、強制的に音声再生を 停止します。 ★適合コネクタ：ＡＭＰ 171822-3／リセプタクル接触子付 1個付属 （ＡＭＰ 172053-3可能） ★入力信号条件：無電圧Ａ接点信号、（オン抵抗２００Ω以下） 11. 使用電源電圧：コネクタ名 ＣＮ６（ＰＯＷＥＲ ＳＰＬＹ） DC12V(出荷時設定) DC5Vへの変更も可能 消費電流ＤＣ１２Ｖ時：待機時 80mA､ 最大 約800mA DC24Vでの使用は、オプションの抵抗を＋側に直列に接続することで可能です。 【注】DC24V使用時は、ライン出力側のみの使用で可能です。 スピーカー出力側は使用できません。 【厳重注意】絶対に抵抗を直列に接続しないで直接24Vを入れないで下さい。 発火/発煙したり、全ての回路が焼損します。 ★コネクタ信号接続説明：＋側はDC12Vの＋を接続、GND側は－を接続 【厳重注意】電源コネクタの接続のおいて、絶対に極性を間違わないで下さい。 発火/発煙したり、全ての回路部品が焼損します。 ★適合コネクタ：ＡＭＰ 171822-2／リセプタクル接触子付 1個付属 （ＡＭＰ 172053-2可能） 【注】接続する電源はノイズ等の無いものを接続して下さい。 音声出力にノイズが出る事が有ります｡ 12. 基板外形寸法/重量：100(W)×80(D)×20(H)mm/50ｇ 基板取付寸法：90(W)X70(D)四方mm、取付ビス穴3Φ 13. 保障について ： 本製品の保障は、販売日より１年間とします。 本製品を使用しての他の損害の発生につきましては、保障しかねますで、ご了承下さい。 製品改良の為、外観、仕様、販売価格は、予告なく変更する事がありますので、ご了承下さい。 |
製品改良の為、外観、仕様、販売価格は、予告なく変更する事がありますので、ご了承下さい。
