製品概要仕様書  拡大 製品一覧ページ ・ 戻る お問い合わせ
                 注意 メモリーカードは、製品に含まれておりません。

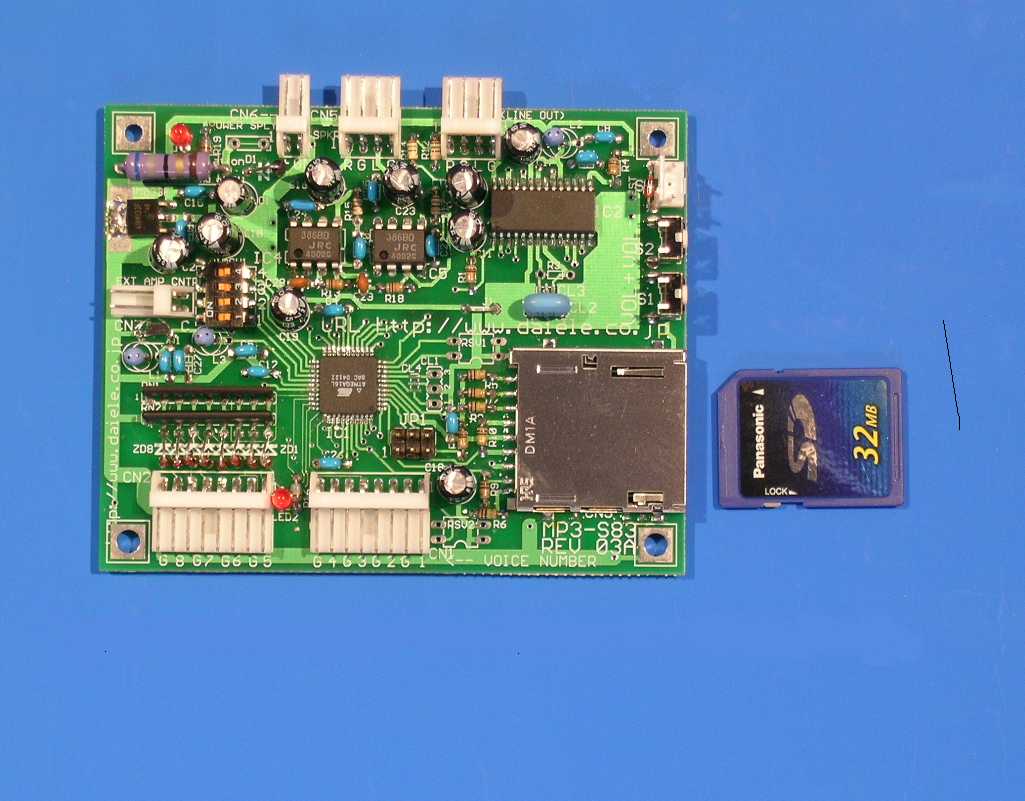

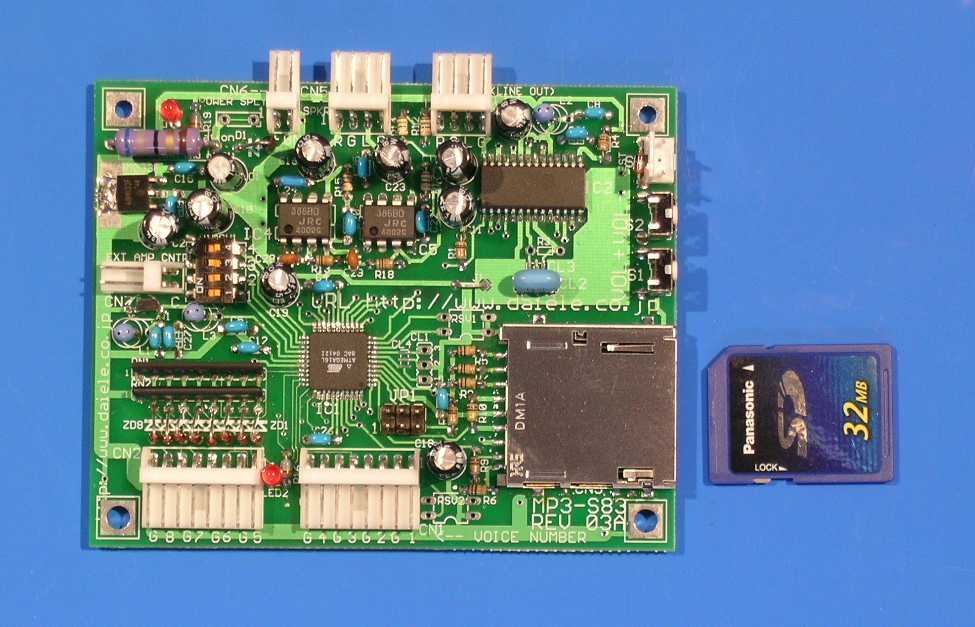

製品名   MP3-S44ch接点制御 MP3 音声再生ボード)
   (RoHS準拠基板)

販売価格 標準品\15,800- 送料\1,000-  消費税\1,680- 合計\18,480-

                    ご購入方法へ


概  要

 本ボードは、 機器組み込み用途の4ch接点再生制御入力に対応した、 MP3方式 ・高圧縮 ・
 高音質の 高性能音声再生ボードです。
 本ボードは、音声記録媒体方式にMMC方式を採用しております。
 記録媒体には、MMC(SD)カードが使用できます。

 ★おしらせ(本ボードのOEM仕様品の受注を承りますので、ご相談下さい。)
 【注】 MP3(MPEG1.0 Layer3 Audio file)



特  徴


 音質は、 音楽CD同等を実現!!

 . 音声圧縮方式としてMP3を採用していますので、PCM/ADPCMの製品に比べて
   約10倍の記録容量があり、 長時間の高音質の再生に適します。
   長時間アナウンス用途でも、 大容量のメモリーカードを必要としません。
   参考...SDカードメモリー容量2GB/CD音質で42時間の高音質再生が可能です。

 . 音声記録媒体として市販の安価なMMC(SD)メモリーカードが利用できます。
   対応メモリーカード:MMC(SD)メモリーカードは 8MBから2GBまで使用可能です。
   (MiniSDメモリーカードもMiniSDカード用アダプタを使用して可能です。)
   注意 : SDカードは、 Panasonic 製品をご使用下さい。

 . 音声の録音・編集、 MP3への変換、 そしてMMC(SD)メモリーカードへの書き込み等は、
   お手持ちのパソコンでできます。
   ●参考...音声の編集ソフトは、 市販又はフリーソフトをそのまま使うことができます。
     編集した音声のMMC(SD)メモリーカードへの読み書きは、
     パソコンのUSB端子にメモリーカード リーダ/ライタを接続して行います。
   ●参考...メモリーカード リーダ/ライタ
    製品:SANWAサプライ製 ADR-MAT111(BK) その他各社同等製品
   ●MMC(SD)メモリーカードのフォーマットについて
     FAT(FAT16)フォーマットでご使用ください。
    【注】FAT32は、使用できません。
   ● 注意 MP3ファイル形式は、(Decodes MPEG 1.0 & 2.0 audio layer 3)をご使用下さい。
      他のデコード形式は、推奨しません。


   ■ファイル拡張子の表示の確認及びファイル名の変更設定
    @ソースファイルが登録されているホルダを開く
    A画面上段の 「ツール」 左クリック
    Bそして「フォルダオプション」 左クリック選択 そして「表示」タグを左クリック選択
    Cそして「詳細設定」の中の、、、
      □ 「登録されている拡張子は表示しない」、、のチェックマークを外す。
       (拡張子を表示させるようにする)
    Dそして、拡張子(??.MP3) ファイルを確認してください。
    Eそして、??の部分をn1〜のファイル名に変更して下さい。
    Fそして、使用する所定のSDカードにコピーしてください。

 . ステレオ・モノラル(2ch同時再生/ミックス再生可能)両方に対応できます。

 . 音声のダイナミックレンジは、 最大90dB(音楽CD品質)です。

 . 音声再生制御入力は、 1〜4ch(1G〜4G)装備しております。
   参考...スイッチ、センサ、リレー等、A接点を接続できます。
   再生制御入力されると、 下記設定された動作モードにより音声再生します。
   ★適合コネクタ:AMP 171822-8/リセプタクル接触子付 1個付属
   ★コネクタ信号接続説明:コネクタ名 CN1(1G2G3G4G)、CN2( 5G6G7G8G)
    1〜4は信号入力、 各Gはグランド
   ★入力信号条件:無電圧A接点信号、(オン抵抗200Ω以下)

 7. 多彩な動作モード:
   ボード上に搭載された4ビットのDIPスイッチにより、 動作モードが電源投入時に
   選択設定されます。

   動作モード

   モード0:通常再生モード (DIPスイッチの設定は、別途製品操作説明書参照)
         再生制御入力信号がワンショット信号入力なら1回再生。
         連続入力ならリピート再生します。
         【注】音声再生中には、 他のchに再生制御入力が有っても無視されます。
         再生終了後は、全てのchの入力が可能に成ります。
         ●用途:一般的使用等、展示品の説明、観光案内、 CM放送、BGM・効果音

   モード1:後入力優先再生モード (DIPスイッチの設定は、別途製品操作説明書参照)
         再生制御入力信号(1G〜4G)のどれかに信号が入力されると、
         先にどれかのchが再生中でも、 強制的に、 先の再生中のchを中断して、
         再生します。
         ●用途:一般的使用等、展示品の説明、観光案内、 CM放送、BGM・効果音、
           緊急・非常放送システム

   モード2:優先順位再生モード (DIPスイッチの設定は、別途製品操作説明書参照)
         優先順位条件(1G>2G>3G>・・・>4G)
         再生制御入力信号(1G〜4G)のどれかに信号が入力されると、
         先にどれかのchが再生中でも、 優先順位の条件に基づき強制的に、
         先の再生中のchを中断して、 優先順位条件で再生します。
         ●用途:展示品の説明、観光案内、 BGM・効果音、 緊急・非常・案内放送システム

   モード3:順次再生モード (DIPスイッチの設定は、別途製品操作説明書参照)
          1G〜4Gに対応録音された音声を1G>2G>3G>・・・>4Gの条件で、
         再生制御信号端子に順次繰り返し信号を入れる
         毎に、 1G〜4G(Voice Number1〜4)までを順次再生をして行きます。
         そして更に信号が繰り返し入ると、 再度繰り返し再生します。
         ★再生制御信号端子は、 1G〜4Gどの入力端子でも可能
         ●用途:展示品の説明、観光案内、 BGM・効果音、 自動販売システム、
          駐車場のゲート

    モード4:先行入力モード (DIPスイッチの設定は、別途製品操作説明書参照)
         再生スタート制御信号先行入力が可能です。
         先に、あるchの再生中に、他のchに再生スタート制御入力が続けて最大8入力
         可能、次に先のchの再生が終了後次々と再生します。

 . 音声出力:コネクタ名 LINE OUT/L、R(0dBm、 600Ω)、 SPKR/L、R(0.6W、 8Ω)
         音量調整:
オンボード電子ボリューム(LINE OUT/L、R、 SPKR/L、R両方に
                 適用されます。)
         【注】大音量が必要な場合は外部にボリュームとパワーアンプをご用意下さい。
         ★コネクタ信号接続説明:RGLG(R=右、 L=左は信号入力、 各Gはグランド)
           LINE OUT、 SPKR共に共通
         ★適合コネクタ:AMP 171822-4/リセプタクル接触子付 2個付属
                  (AMP 172053-4可能)
         ★オプション:音声出力ピンジャク変換ケーブル別売
         ★オプション:5w 2chパワーアンプ(製品名:AMP-5WST(U))、入・出力コネクタ付

 . 制御出力:CN7(EXT AMP CNTRL)
         この信号出力はビジー出力です。
         外部パワーアンプ等の制御信号として使用できます。
         指定ジャンパーを切断することで音声出力の0.6秒前から先行出力することが
         できます。 (指定ジャンパーは、J1 短絡ジャンパー)
         【注】標準品は、1秒のOFFデレーが付加されています。
            信号出力:オープンコレクタ出力
                   (最大絶対定格:最大電流 100mA、 最大電圧 50V)
         ★コネクタ信号接続説明:C側(C=オープンコレクタ側)、無表示側はG(グランド)側
         ★適合コネクタ:AMP 171822-2/リセプタクル接触子付  1個付属
                  (AMP 172053-2可能)

 10. 音声再生停止:コネクタ名 (S3 TEST)
         この機能は、全ての機能の音声再生中に信号が入ると、強制的に音声再生を
         停止します。
         ★適合コネクタ:AMP 171822-3/リセプタクル接触子付  1個付属
                  (AMP 172053-3可能)
         ★入力信号条件:無電圧A接点信号、(オン抵抗200Ω以下)

 11. 使用電源電圧:コネクタ名 CN6(POWER SPLY)
          DC12V(出荷時設定) DC5Vへの変更も可能
          消費電流DC12V時:待機時 80mA、 最大 約800mA
         DC24Vでの使用は、オプションの抵抗を+側に 直列に接続することで可能です。
          【注】DC24V使用時は、ライン出力側のみの使用で可能です。
             スピーカー出力側は使用できません。
         【厳重注意】絶対に抵抗を直列に接続しないで直接24Vを入れないで下さい。
                発火/発煙したり、全ての回路が焼損します。
          ★コネクタ信号接続説明:+側はDC12Vの+を接続、GND側は−を接続
         【厳重注意】電源コネクタの接続のおいて、絶対に極性を間違わないで下さい。
                  発火/発煙したり、全ての回路部品が焼損します。
          ★適合コネクタ:AMP 171822-2/リセプタクル接触子付  1個付属
                  (AMP 172053-2可能)
          【注】接続する電源はノイズ等の無いものを接続して下さい。
             音声出力にノイズが出る事が有ります。

 12. 基板外形寸法/重量:100(W)×80(D)×20(H)mm/50g

     基板取付寸法:90(W)X70(D)四方mm、取付ビス穴3Φ

 13. 保障について : 本製品の保障は、販売日より1年間とします。
    本製品を使用しての他の損害の発生につきましては、保障しかねますで、ご了承下さい。

 製品改良の為、外観、仕様、販売価格は、予告なく変更する事がありますので、ご了承下さい。
