製品名 AMP-5WST(U) (ユニットタイプ)

販売価格 標準品\9,800- 送料\1,000-  消費税\864- 合計\11,664-

                    ご購入方法へ


概  要

 本ユニットは、 当社製品 音声再生ボード(MP3-S8, MP3-S16, MP3-B127, MP3-C1,
 その他)に使用できる5W 2ch(ステレオ) パワーアンプです。)




仕 様

 . IN PUT:CN4 音声信号入力 L, R/G(GND)、 入力信号(最大0dBm、 10KΩ)
   適合コネクタ:AMP製(171822-4)/レセプタクル接触子170205-1 4ヶ(付属)
 . ST.BY:CN2 MUTE機能信号入力 ST, G(GND)、
   メークで動作状態(当社MP3シリーズボードのEXT AMP CNTRL信号を入力します。)
   適合コネクタ:AMP製(171822-2)/レセプタクル接触子170205-1 2ヶ(付属)

 . SP OUT:CN2 5W出力 L, R/G(GND)、 出力(最大5W、 4Ω~)
   適合コネクタ:JST製(VHR-4N)/レセプタクル接触子 SVH-21T-P1.1 4ヶ(付属)

 . CN1:電源入力(+,−), DC12V(±10%)、 2A
   適合コネクタ:JST製(VHR-2N)/レセプタクル接触子 SVH-21T-P1.1 2ヶ(付属)

 ●外形寸法/重量:60(W)×120(D)×35(H)mm/170g、

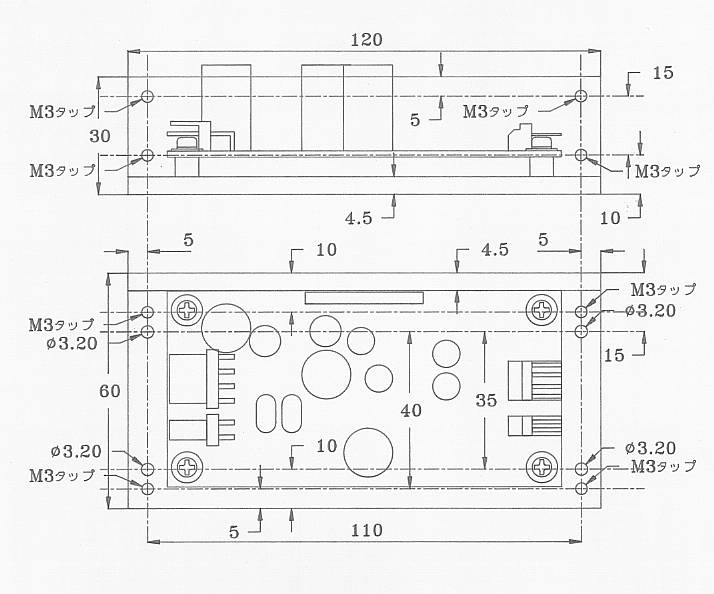

 ●外形図及び取り付け寸法

 【注】取り付け方向 縦・横方向可能
 ●販売価格:AMP-5WST(U) ¥9,800(消費税別)
 ●オプションケーブル:当社製品 音声再生ボード(MP3-S8,MP3-S16,MP3-C1)に
  接続する、専用ケーブルLINE接続ケーブルとMUTE機能接続ケーブルの一組(ケーブル長:300)
  販売価格:\1,500(消費税別

 5. 保障について : 本製品の保障は、販売日より1年間とします。
    本製品を使用しての他の損害の発生につきましては、保障しかねますで、ご了承下さい。

 製品改良の為、外観、仕様、販売価格は、予告なく変更する事がありますので、ご了承下さい。
