ＡＬＡ−１０Ｍ
マイク入力コネクター（メタル８Ｐ）
　内部ディップスイッチ設定方法

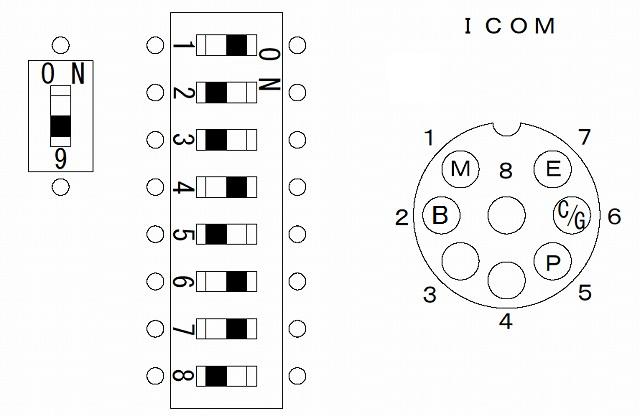

	アイコム設定 　ＤＩＰ　ＳＷ 　１ 　ON 　２ 　OFF 　３ 　OFF 　４ 　ON 　５ 　OFF 　６ 　ON 　７ 　ON 　８ 　OFF 　９　 OFF 　１０ ON 　マイクコネクター（８Ｐ） 　本体正面より見た図 　１ MIC 　２　+B　(8V) 　５ PTT 　６ PTT(GND) 　７ MIC(GND)

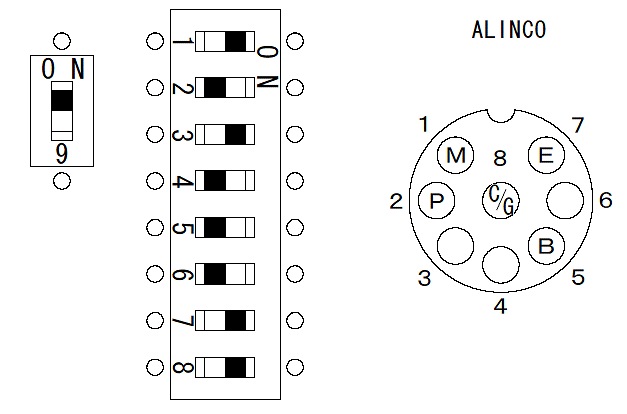

	アルインコ設定 　ＤＩＰ　ＳＷ 　１ 　ON 　２ 　OFF 　３ 　ON 　４ 　OFF 　５ 　OFF 　６ 　OFF 　７ 　ON 　８ 　ON 　９　 ON 　１０ OFF 　マイクコネクター（８Ｐ） 　本体正面より見た図 　１　MIC 　２　PTT 　５　+B　(+5V) 　７　MIC(GND) 　８　PTT(GND)

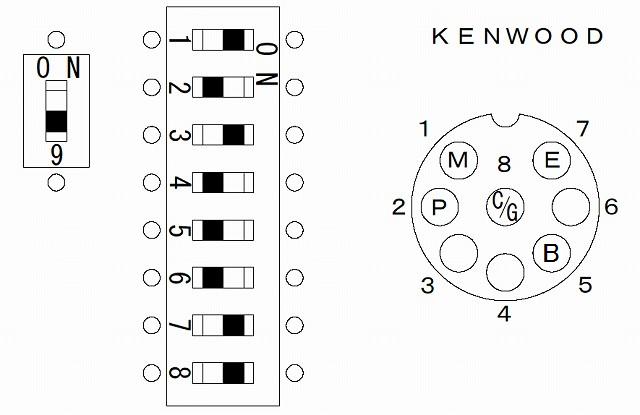

	ケンウッド設定 　ＤＩＰ　ＳＷ 　１　 ON 　２　 OFF 　３ 　ON 　４　 OFF 　５ 　OFF 　６　 OFF 　７　 ON 　８　 ON 　９　 OFF 　１０ ON 　マイクコネクター（８Ｐ） 　本体正面より見た図 　１　MIC 　２　PTT 　５　+B　(8V) 　７　MIC(GND) 　８　PTT(GND)

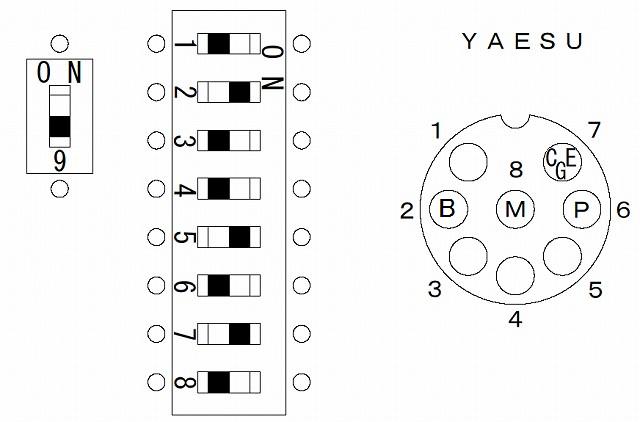

	バーテックス スタンダード 　八重洲設定 　ＤＩＰ　ＳＷ 　１ 　OFF 　２　 ON 　３　 OFF 　４　 OFF 　５　 ON 　６ 　OFF 　７　 ON 　８　 OFF 　９ 　OFF 　１０ ON 　マイクコネクター（８Ｐ） 　本体正面より見た図 　２　+B　(8V) 　６　PTT 　７　GND 　８　MIC
ＡＬＡ−１０Ｍ　出力コネクター

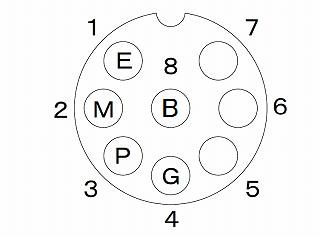

	マイクコネクター（８Ｐ） 　本体正面より見た図 　１　ＭＩＣ（ＧＮＤ） 　２　ＭＩＣ 　３　ＰＴＴ 　４　ＰＴＴ（ＧＮＤ） 　８　+B
